NTT西日本製ADSLモデム-SV

<<機器の設定方法一覧へ戻る

機器の設定方法

IP電話対応機器/ADSLモデム内蔵ルータ設定編(NTT西日本製:ADSLモデム-SVの例)


■はじめに

以下の設定方法においてIP電話対応機器へのアクセスについては、メーカ出荷状態で、最初に電源投入した場合を想定しています。
お客様にてIP電話対応機器等のIPアドレスやパスワード等を設定変更された場合は、以下の内容では、IP電話対応機器にアクセスできない場合があります。
変更内容にしたがって、適宜お読み替えをお願いいたします。

  1. まずはブラウザ(Internet Explorer)を起動し、http://ntt.setup/ へアクセスしてください。
    IP電話対応ADSLモデム内蔵ルータへ接続されるとログイン画面が表示されます。
    キャプチャー画像
  2. 以下のように入力して「OK」をクリックしてください。
    ユーザ名 user
    パスワード user
    ※上記パスワードは初期値となっております。
    お客様側で変更されている場合はそのパスワードを入力ください。
  3. 設定画面が表示されますので、左メニュー内の「基本設定」を選択します。
    キャプチャー画像
  4. (1)「シナプスでんわご契約登録証」をご覧いただき、各項目は以下のように設定してください。
    動作モード NATルータ
    接続ユーザー名 接続アカウント@synapse.ne.jp
    接続パスワード 接続パスワード
    接続パスワードの確認入力 接続パスワード
    ADSL側IPアドレス/ネットマスク PPPにより取得にチェック
    使用する電話機 ナンバーディスプレイ対応の電話機、ファックスなどを接続する場合は、
    「使用する」を選択してください。
    電話回線ダイヤル種別 「自動認識」を選択してください。
    加入電話のキャッチホン契約 キャッチホンの契約内容により選択してください
    DNSサーバアドレス
    (プライマリ)
    202.208.175.236
    (セカンダリ) 202.208.175.237
    (2)「設定」をクリックしてください。

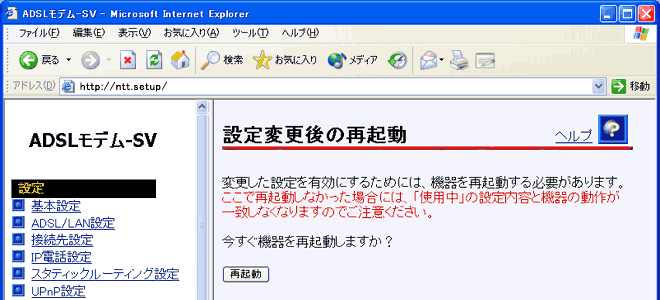

  5. 「設定変更後の再起動」ページが表示されますので、「再起動」ボタンをクリックします。
    キャプチャー画像
  6. 「再起動」ページが表示されますので、ADSLモデム-SVのALARM(アラーム)ランプが消灯するまで、しばらく待ちます。
    ADSLモデム-SVのALARM(アラーム)ランプが消灯するのを確認したら、「再表示」をクリックします。
    キャプチャー画像
  7. ※上記にてインターネット接続設定は完了していますので、
    続いて「シナプスでんわ」の設定を自動か手動のいずれかの方法で設定します。

    ◎自動設定… お客様サービスカウンターの自動設定機能を利用する(推奨)
    ◎手動設定… そのまま 5 へお進みください。
  8. 設定画面が表示されますので、左メニュー内の「IP電話設定」を選択します。
    キャプチャー画像
  9. (1)「シナプスでんわご契約登録証」をご覧いただき、各項目は以下のように設定してください。
    SIPサーバアドレス voip-XXXX.synapse.ne.jp
    ※シナプスでんわ登録証記載のSIPサーバ名を入力してください。
    SIPサーバポート番号 5060
    ※出荷時設定の’5060’のままなので変更不要です。
    REGISTER
    サーバアドレス
    voip-XXXX.synapse.ne.jp
    ※シナプスでんわ登録証記載のREGISTERサーバ名を入力してください。
    REGISTER
    サーバポート番号
    5060
    ※出荷時設定の’5060’のままなので変更不要です。
    SIPドメイン名 ※シナプスでんわ登録証記載のSIPドメインを入力してください。
    ユーザー名 ※シナプスでんわ登録証記載のシナプスでんわアカウント
    パスワード ※シナプスでんわ登録証記載のシナプスでんわパスワード
    IP電話番号 050XXXXYYYY
    ※登録証に記載されたIP電話番後を-(ハイフン)抜きで入力
    市外局番 ※ご利用される設置場所の市外局番
    ソフトアップデート
    確認用URL
    http://
    (2)「設定」をクリックしてください。

    「現在使用中の設定が変更されています。」とメッセージが表示されますので、
    [ 機器の再起動画面へ ]をクリックします。

  10. 「設定変更後の再起動」ページが表示されますので、「再起動」ボタンをクリックします。
    キャプチャー画像
  11. 「再起動」ページが表示されますので、ADSLモデム-SVのALARM(アラーム)ランプが消灯するまで、しばらく待ちます。
    ADSLモデム-SVのALARM(アラーム)ランプが消灯するのを確認したら、
    「再表示」をクリックします。
    キャプチャー画像
  12. 再起動後にADSLモデム-SVのアラームランプ以外のすべてのランプが緑に点灯していれば、
    設定完了です。
